濾筒除塵器結構及工作原理

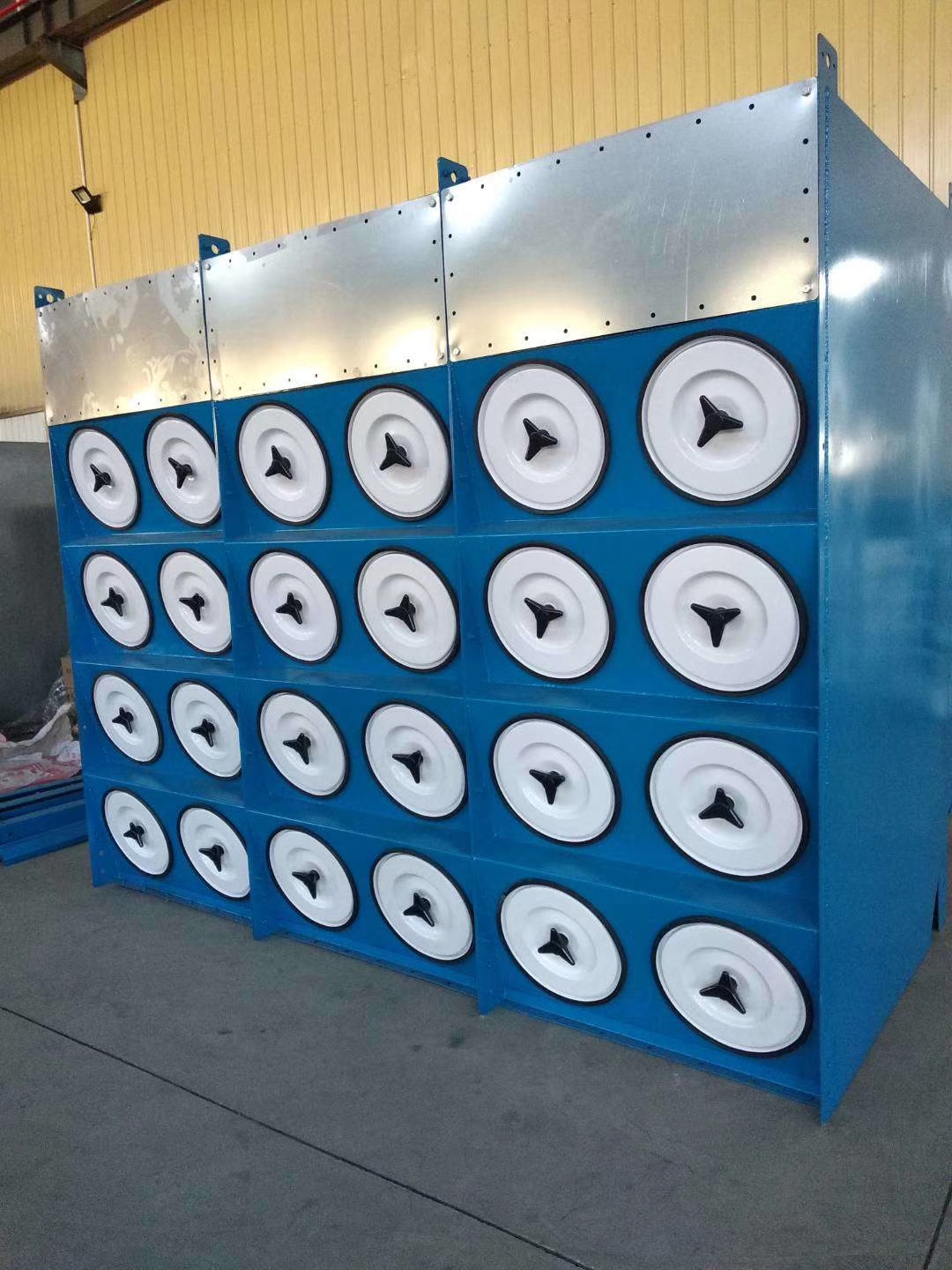

濾筒式除塵器的結構是由進風管、排風管、箱體、灰鬥、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈衝袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈衝室。在除塵器入口處裝有氣流分布板。
含塵氣體進入除塵器灰鬥後，由於氣流斷麵突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰鬥；粒度細、密度小的塵粒進入濾塵室後，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表麵上，淨化後的氣體進入淨氣室由排氣管經風機排出。
濾筒式除塵器的阻力隨濾料表麵粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控製脈衝閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然後電磁脈衝閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，湧入濾筒，使濾筒膨脹變形產生振動，並在逆向氣流衝刷的作用下，附著在濾袋外表麵上的粉塵被剝離落入灰鬥中。清灰完畢後，電磁脈衝閥關閉，提升閥打開，該室又恢複過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰鬥內通過缷灰閥排出。
在此過程中必須定期對濾筒進行更換和清洗，以確保過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會沉積於濾料表麵，增大阻力，所以一般的正確更換時間是三至五個月！
