濾筒除塵器結構性能解說

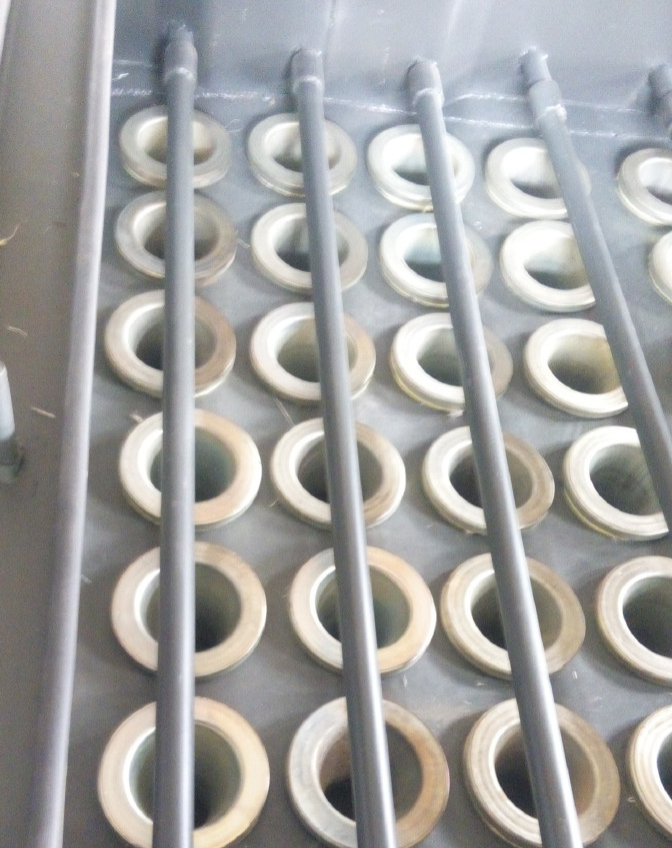

    濾筒式除塵器的結構是由進風管、排風管、箱體、灰鬥、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，氣箱脈衝噴嘴除塵結構。
    一般情況下，含塵氣流從濾筒的外側進入除塵器箱體，根據文丘裏管的原理:當風吹過阻擋物時，在阻擋物的背風麵上方端口附近氣壓相對較低，從而產生“吸附作用”，或者說把氣流由細口變粗，氣體流速在減小時氣體會在文氏管出口的後側形成一個“真空”區，它能用氣流，的粉塵發生沉降。經過除塵箱氣流顆粒較大的粉塵在慣性和重力作用下，不經過濾筒，直接下沉降在灰鬥，或者在沉降箱，作拋物運動直到碰撞到箱體邊壁，沿著邊壁沉降下來。小顆粒粉塵或密度小的顆粒隨氣流通過筒體進入濾塵室，在布朗擴散和篩濾等組合效應的作用下氣體，的粉塵顆粒被過濾在濾料表麵，淨化後的氣體進入淨氣室在風機作用下由排氣管排出。
濾筒式除塵器的性能：
    濾筒式除塵器根據濾筒材料和安裝方式的不同而表現出不同的性能，但與袋式過濾器相比具有以下優點:1）除塵效率相對較高，對於微米級及以上的粉塵幾乎可以達到完全除塵的效果，部分處理能力較強的濾筒對於粒徑0.5 um的粉塵也可達到99.99%的除塵效率;2）氣流阻力降較小，對於普通粉體經過濾筒除塵器壓力降一般小於1000Pa，即使粘附力較大的粉體，壓力降一般也不回超過1 500Pa ; 3 ）入口濃度範圍廣，過濾風速範圍廣。不同材質的濾筒過濾風速不同。普遍袋式除塵器的過濾風速在1 m/min左右，而紙質濾筒的過濾風速_小0.4m/min，摺式濾筒的過濾風速_2.5 m/min;4）水洗性能。除紙質濾料外，其他的濾筒如聚酷濾筒和覆膜濾筒一般都可以用水清洗，待晾幹後即可重複使用;5）相對布局較緊湊，節約空間，便於維護
