除塵器噴吹氣包與脈衝閥的關係

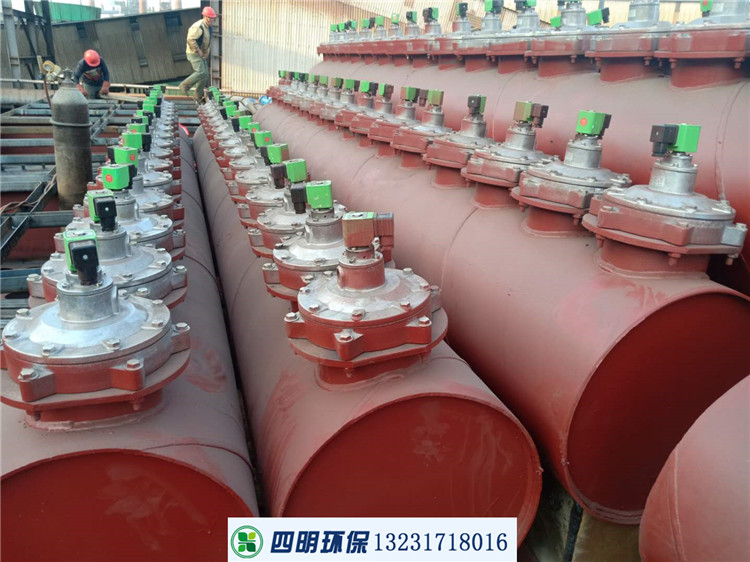

除塵器噴吹氣包
噴吹氣包設計為圓形筒狀結構，氣包直徑為φ426mm。一般在脈衝噴吹後氣包內壓降不超過原來儲存壓力的20%。氣包的進氣管口徑要滿足補氣速度的要求。每個氣包底部安裝排汙閥，周期性地把容器內渣滓雜質向外排出。並裝有就地壓力表，以對噴吹氣包的壓力進行適時監控。噴吹氣包和氮氣儲罐之間用連接管連接。氣包在加工生產後，必須用壓縮氣連續噴吹清洗內部焊渣，確定氣包內部清潔幹燥後，才能安裝閥門、脈衝閥等。噴吹汽包按GB150執行。
各氣包連接PLC壓力傳感器（汽包上設置壓力變送器）：
除塵器脈衝閥
脈衝閥的一端接噴吹包，另一端接噴吹管。脈衝閥由控製閥（排氣閥）控製，當無信號輸入時，控製閥的活動擋板處於封閉排氣孔的位置，此時，氣流通過節流孔進入脈衝閥的背壓室，脈衝閥膜片兩側氣壓均為氣源氣壓，且在背壓室一側與氣體接觸麵積大，脈衝閥膜片被緊緊的壓在噴吹口上，脈衝閥處於封閉狀態。當有信號輸入時，排氣閥活動擋板即抬起，使背壓室與大氣接通而迅速泄壓，使膜片兩側的壓力發生變化，靠近脈衝閥一端的壓力仍為氣源壓力，而控製閥一端的壓力為大氣壓，於是膜片被壓向一側，噴吹口被打開，氮氣進入脈衝閥進行噴吹清灰。當信號消失後，活動擋板恢複至原來封閉排氣孔的位置，背壓室的壓力又回升至氣源壓力，膜片重新封閉住噴吹口，噴吹即行停止。上述動作每進行一次，大約需要0.1～0.2S。
