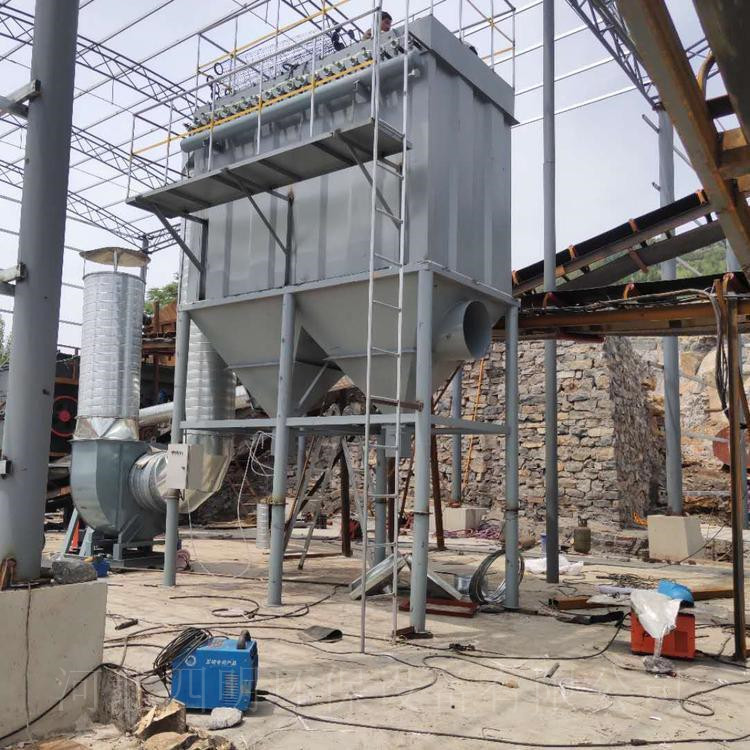

大型長袋低壓脈衝布袋除塵器箱體設計要求

大型長袋低壓脈衝布袋除塵器箱體直徑為DN5200，壁厚不小於12mm，封頭成型後不小於12mm，材質Q345R，高約20m，最高工作壓力0.25MPa，設計壓力0.28MPa，工作溫度0～350℃；筒體按照《鋼製壓力容器》GB150-2011的規範進行製造、試驗和驗收，但不受《壓力容器安全技術監察規程》的監檢，強度和氣密性試驗合格後按要求進行塗裝、保溫，保溫隻焊接上保溫釘，其他保溫材料不提供。
2）大型長袋低壓脈衝布袋除塵器箱體上設檢修4個DN600 PN0.6MPa人孔等滿足設備檢修處理故障等條件。
3）大型長袋低壓脈衝布袋除塵器箱體上設有安裝支座。支座為懸掛式，滿足承載能力。
4）大型長袋低壓脈衝布袋除塵器箱體采用頂進頂出結構，內部設置進氣管道。
5）大型長袋低壓脈衝布袋除塵器箱體的下部設一灰鬥，用以暫時儲存經噴吹清灰後的粉塵，灰鬥上設蒸汽保溫盤管，對灰鬥進行加熱保溫，防止結露和粉塵結塊，影響排灰的正常進行。
6）大型長袋低壓脈衝布袋除塵器箱體灰鬥上設置二個倉壁振動器，電機防爆且帶支座，1個氮氣炮。（振打器帶防掉鋼繩）
要求：電動振動器，電機、電氣元件防爆，防爆等級dⅡBT4
7）大型長袋低壓脈衝布袋除塵器箱體設置安全泄放，1個DN200安全閥。
8）大型長袋低壓脈衝布袋除塵器花板
花板有效厚度不小於12mm，並做可靠支撐，保證花板的強度，不變形。花板孔徑偏差不大於0.1mm，孔距偏差不大於0.5mm，花板整體成形的平整度偏差不大於0.5mm。花板最大差壓按40kPa設計，花板應具有足夠的剛度，在最不利工作狀態下撓度應不大於5mm。花板開孔處應平整光滑、無毛刺等缺陷，濾袋安裝後，必須嚴密、牢固、裝拆方便。
花板板口、掛帽要有足夠強度，保證在350℃時不變形、耐用。花板口中心與吊掛垂直偏差不大於1mm.吊掛、彈簧吊掛保證足夠彈性，保證濾袋的安裝要求。
