濾筒除塵器的結構及配件

濾筒除塵器的結構及配件
濾筒除塵器的主要構造是由除塵室、脈衝反吹清灰係統和風機組成。當含塵空氣進入除塵室後，被圓筒形的濾筒材質阻隔，亞微米以上的粉塵被阻留在濾筒外表麵上，過濾淨化後的氣流就從濾筒中心排出。阻留在濾筒外表和濾筒上的粉塵，經過一段時間的聚集，達到一定程度時由時間繼電器控製反吹閥開始接受指令工作，間歇對濾筒的氣流出口端向濾筒中心發出可調脈衝反吹，濾筒受到壓力達0.6~0.7Mpa的脈衝反吹氣流衝擊而震動，將附著在濾筒外表和濾筒上的粉塵抖落，使濾筒過濾淨化空氣的能力有順序的恢複到初始的狀態。

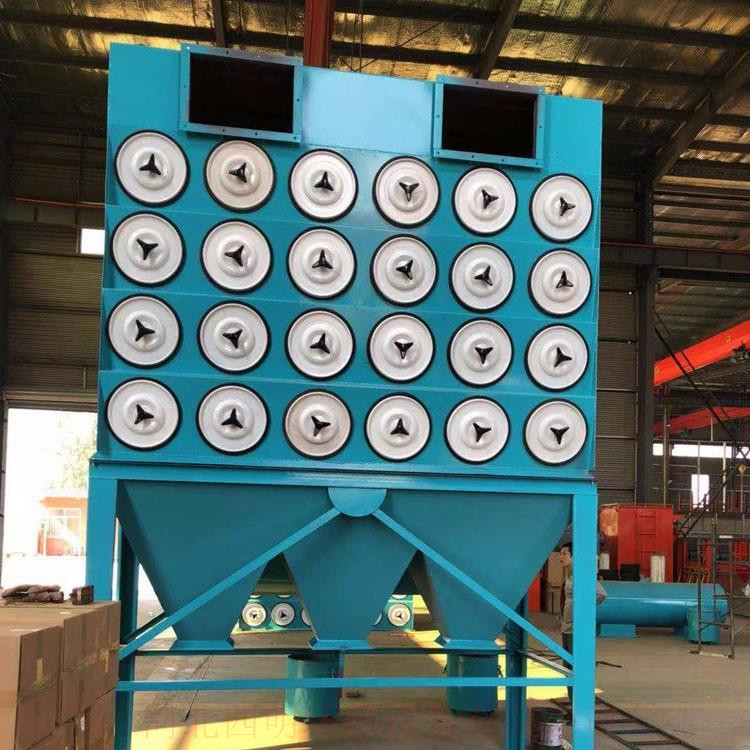

濾筒式除塵器的結構是由進風管、排風管、箱體、灰鬥、清灰裝置、導流裝置、氣流分布板、濾筒及電控裝置組成。花板下部為過濾室，上部為氣箱脈衝室。在除塵器入口處裝有氣流分布板。濾筒既可以垂直布置在箱體花板上，也可以傾斜布置在花板上。從清灰效果看，垂直布置較為合適。
