旋轉式脈衝袋式除塵器工作原理

添加時間：2021-09-24 | 文章錄入：本站 | 文章來源：原創

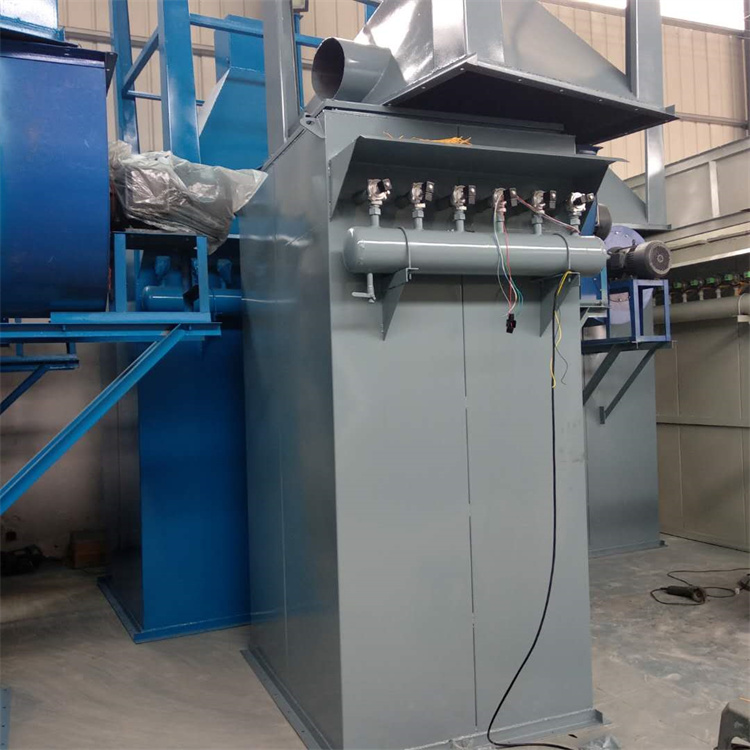

旋轉式脈衝袋式除塵器由灰鬥、上、中、下箱休，淨氣室及噴吹清灰係統組成。灰鬥用以收集、貯存由布袋收集下來的粉塵。上、中、下箱體組成布袋除塵器的過濾空間，其中間懸掛著若幹條濾袋。濾袋由鋼比焊接而成的濾袋籠支撐著，頂部是若幹個濾袋孔構成的花板，用以密封和固定濾袋。
淨氣箱是通過濾袋過濾的幹淨氣體的的箱體。其內裝有回轉式脈衝噴吹管。噴吹清灰係統由儲氣罐，大型脈衝閥，旋轉式噴吹管，驅動係統組成，該係統負責壓縮空氣的存儲，產生脈衝氣體將脈衝氣體噴入濾袋中
旋轉式脈衝袋式除塵器工作原理：過濾時，帶有粉塵的煙氣，由進氣煙道，經安裝有進口風門的進氣口，進入過濾空間。含塵氣體在通過濾袋時，由於濾袋的滯留，使粉塵滯留在濾袋表麵，濾淨後的氣體，由濾袋的內部經淨氣室和提升閥，從出口煙道經風機排入煙囪，最終排入大氣。
隨著過濾時間的不斷延長，濾袋外表的灰塵不不斷增厚，使濾袋內、外壓差不斷增加，當達到預先設定的某數值後，PLC自動控製係統發出信號，提升閥自動關閉也氣閥，切斷氣流的通路，脈衝閥開啟，使脈衝氣流不斷地衝入濾袋中，使濾袋產生振動、變形，吸附在濾袋外部的粉塵，在外力的作用下，剝離濾袋，落入灰鬥中，存儲在灰鬥中的粉塵，由卸灰閥排入工廠的輸所排灰係統中去。
除塵器的控製係統由PLC程序控製器控製。該係統可采取自動、定時，手動來控製。當在自動控製時，是由壓力表采集濾袋內的壓差值達到設定的極值時，PLC出信號，提升閥立即關閉了氣閥，使過濾停止，稍後脈衝閥立即打開，回轉噴管中噴出的脈衝氣體陸續地對濾袋進行清掃，使粉塵不斷落入灰鬥中，隨著粉塵從濾袋上剝離下來。濾袋內外壓差不斷減小，當達到設定值時，PLC程序控製器發出信號，衝噴閥關閉，停止噴吹，稍後提升閥提起，打開出氣閥，此時，清灰完成，恢複到過濾狀態。如有過濾室，超出設定值時，再重複以上清灰過程。如此清灰一停止一過濾，周而複始，使收塵器始終保持在設定壓差狀態下工作。
除塵器PLC控製係統也可以定時控製，即按順序對各室進行定時間的噴吹清灰。當定時控製時，每室的噴吹時間、每室的間隔時間及全部噴吹完全的間隔時間均可以調節。
