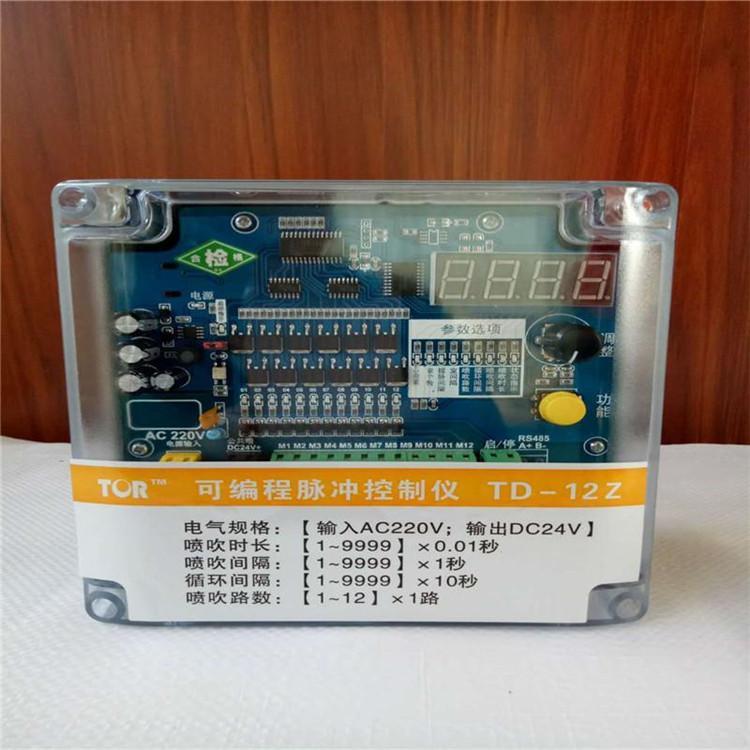

可編程壓差脈衝控製儀技術參數

添加時間：2022-11-30 | 文章錄入：秩名 | 文章來源：原創

可編程壓差脈衝控製儀技術參數

1. 輸入電壓：AC90-AC275V；

2. 輸出電壓：DC24V；

3. 最大輸出電流：1.5A；

4. 最大清灰路數：30路；

5. 支持離線清灰；

6. 支持壓差接入；

7. 一路壓差報警輸出；

8. 一路RS485接口。
可編程壓差脈衝控製儀參數設置步驟：
點按“功能”鍵進入參數選擇狀態，並且發光二級管指示當前修改項；
轉動“設置”旋鈕修改參數值（順時針旋轉加值、逆時針則減值）；
任何時候，按下“功能”鍵，係統即可進入參數修改狀態；
點按“功能”鍵跳到運行狀態指示處,係統保存參數並按照新參數自動運行清灰程序；
手動輸出：長按功能鍵3秒進入手動輸出模式，點按功能鍵實現點動逐路輸出，數碼管顯示對應輸出路數。
可編程壓差脈衝控製儀接線說明：

【L N】為交流220V輸入端子（L,N）；

【公共端】為閥用公共端DC24+；

【M1～M20】為脈衝閥信號輸出端子DC24-；

【運行信號】為該型號脈衝控製儀自動運行控製端口，接口類型為幹接點。當需要外部控製自動清灰運行時，需將主板上的黑色跳線帽兒斷開；

【A+ B-】485通訊接口（通訊地址表見附表）；

【Do_out】超壓報警輸出，接口類型為幹接點。
