淹沒式電磁脈衝閥結構

添加時間：2023-03-04 | 文章錄入：秩名 | 文章來源：原創

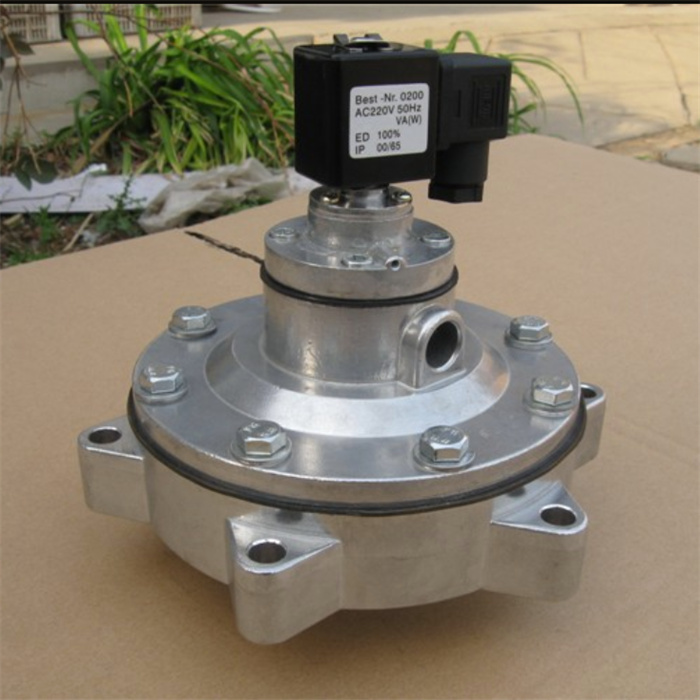

1、電磁閥、2、小閥體、3、大閥體、4、小膜片、5、彈簧、6、大膜片、7、導頭、8、電磁線圈等結構組成、9、閥體材質為合金鋁。
淹沒式電磁脈衝閥工作原理
   膜片把電磁脈衝閥分成兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入後氣塞，此時後氣室壓力將膜片組件緊貼閥的輸出口，電磁脈衝閥處於關閉狀態。
   脈衝噴吹控製儀的電信號使電磁脈衝閥銜鐵上移，閥後氣室排氣孔打開，後氣室迅速失壓，膜片組件上移，壓縮空氣通過閥輸出口噴吹，電磁脈衝閥處於開啟狀態。
   脈衝噴吹控製儀電信號消失時，電磁脈衝閥銜鐵複位，後氣室排氣孔關閉，後氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈衝閥處於關閉狀態。
