電磁脈衝閥工作原理和結構

電磁脈衝閥（又稱隔膜閥）是脈衝噴吹布袋除塵器清灰氣流的發生裝置，與脈衝噴吹控製儀組成清灰噴吹係統，對濾袋進行循序清灰。脈衝閥的性能和質量決定脈衝噴吹布袋除塵器的清灰效果。 （1）脈衝閥的工作原理（以電磁脈衝閥說明） 
膜片或活塞把脈衝閥分成前、後兩個氣室，當接通壓縮氣體時，壓縮氣體通過節流孔進入後氣室，此時後氣室的壓力推動膜片或活塞向前緊貼閥的輸出口，脈衝閥處於“關閉”狀態。接通電信號，驅動電磁先導頭銜鐵移動，閥的後氣室放氣孔被打開。 
後氣室迅速失壓，使膜片或活塞後移，壓縮氣體通過輸出口噴吹，脈衝閥處於“開啟”狀態。電信號消失，電磁先導頭銜鐵複位，後氣室放氣孔被堵住，後氣室的壓力又使膜片或活塞向前緊貼閥的輸出口，脈衝閥又處於“關閉”狀態。 
前、後氣室的壓力差，決定膜片或活塞的活動位置，而使脈衝閥開啟或關閉，因此脈衝閥也被稱為差動氣閥。 
（2）電磁脈衝閥的分類 
1）按脈衝閥的先導控製方式分： 
 氣控脈衝閥，用氣控開關控製脈衝閥的開啟和關閉； 
 電控脈衝閥，用電磁閥控製脈衝閥的開啟和關閉，通常將電磁先導閥和脈衝閥組裝一體，稱為電磁脈衝閥，是布袋除塵器常用的。 
2）按脈衝氣流輸入、輸出端位置分： 
 直角閥，脈衝閥的輸入輸出端之間的夾角為90o，方便分氣箱與噴吹管的安裝連接，常用規格有¾\"（20）、1\"（25）、1½\"（40）、2\"（50）、2½\"（62）、3\"（76）等； 

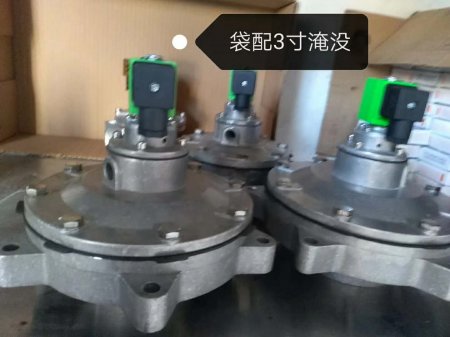

 淹沒閥，又稱嵌入式閥，直接安裝在分氣箱上，具有更好的流通特性，閥體結構阻力小，適宜用於氣源壓力較低的場合，常用規格有1\"（25）、1½\"（40）、2\"（50）、2½\"（62）、3\"（76）等，趨向大規格化；  
直通閥，閥的輸入輸出端中心為同一直線，輸入端與分氣箱連接，輸出端與噴吹管連接，閥體結構阻力較大，應用量逐年減少，常用規格有¾\"（20）、1\"（25）、1½\"（40）、2\"（50）、2½\"（62）等。
3）按電磁脈衝閥的開關元件分： 
 膜片閥，膜片的動作決定脈衝閥的開啟和關閉；  活塞閥，活塞的動作決定脈衝閥的開啟和關閉。 
4）按脈衝閥的接口形式分：  內螺紋接口（T型）；  外螺紋雙悶頭接口（DD型）；  法蘭接口（FS型）。 
 與分氣箱外壁直接接口（MM型）。 
（3）脈衝閥的選用 
一個好的電磁脈衝閥應具備的條件： 
1）良好的開關特性：要求電磁先導頭反應靈敏，驅動力大，使氣脈衝盡量和電脈衝同步一致，開閥快，閉閥迅速，同時膜片具有較大的麵積和位移； 
2）良好的流通特性，CV、KV值越高，阻力越小； 
3）工作可靠、穩定，零部件互換性好，膜片等易損件的使用壽命可達3-5年。 怎樣選擇一個適用的脈衝閥？ 
關鍵是選用脈衝閥的型號規格及其噴吹氣流的壓力和流量應與一排濾袋的清灰要求相匹配。脈衝閥選得過小，造成噴吹量不足，濾袋不能有效清灰，而影響係統正常運行；脈衝閥選得過大，又造成噴吹壓力過高，濾袋容易破損。
