布袋除塵器花板尺寸的確定

官网华体汇除塵器花板尺寸取決於脈衝閥的噴吹能力.一個脈衝閥配一根噴吹管,一根噴吹管能噴吹多少條除塵器布袋n3和濾袋之間的縱向中心距L1,取決於脈衝閥的規格,濾袋橫向中心距L2取決於濾袋的規格.以3″淹沒式電磁脈衝閥噴吹φ160×6000mm的濾袋為例,n3=16條, L1=250mm; L2=230mm.濾袋之間的淨離取70mm.

　　除塵器花板尺寸的大小,是決定脈衝布袋除塵器結構尺寸的關鍵.花板上的圓孔用於固定濾袋,孔的中心距過小,會使除塵器內的截麵風速(即常說的罐口風速—-can velocity)過高,阻力增大,清灰時粉塵沉降困難;還有可能使除塵濾袋之間相互發生摩擦,縮短濾袋的使用壽命.相反中心距過大,會增大除塵器的體積,多費鋼材.所以要合理地確定濾袋中心距尺寸.

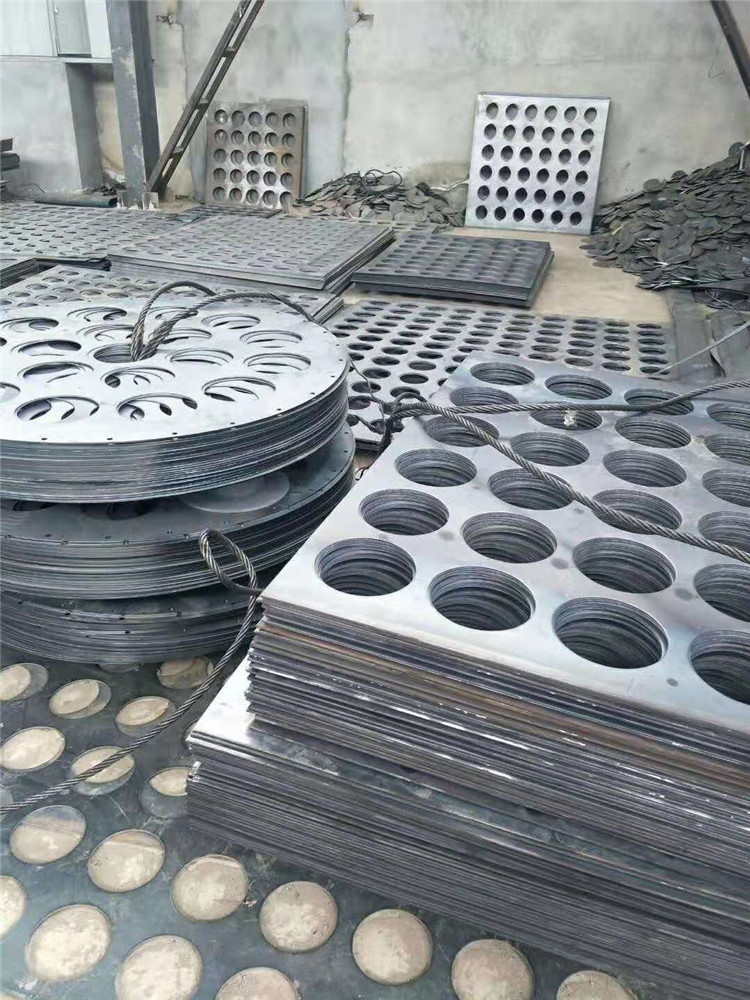

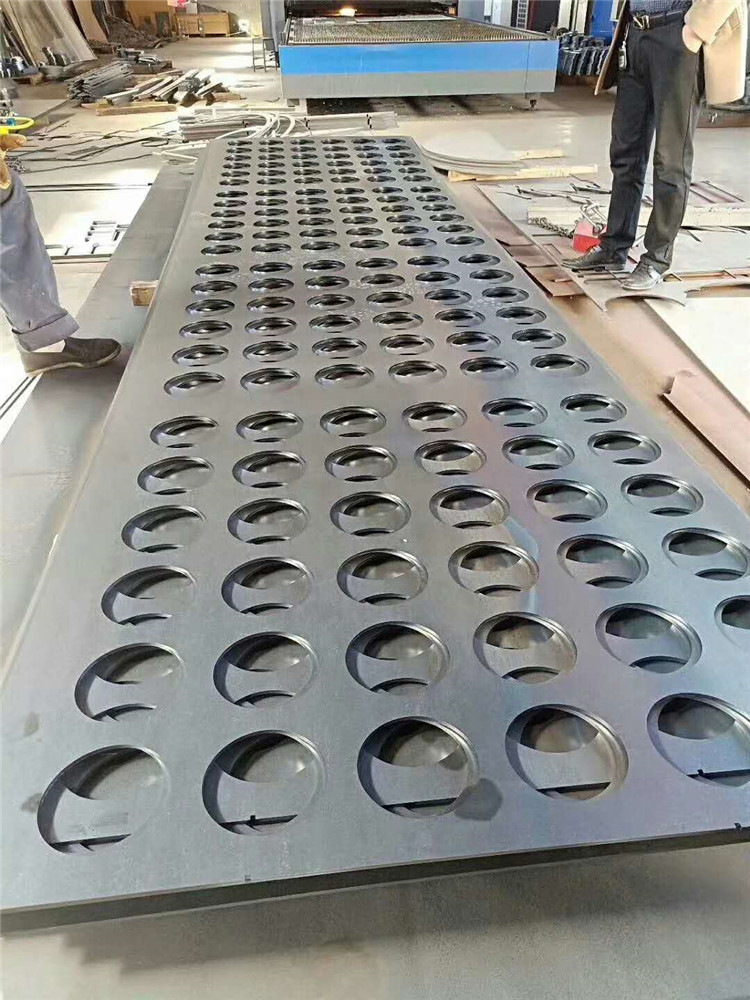

　　除塵器花板除承受濾袋和袋籠的重量外,還要承受除塵器內的氣體壓力,所以要有足夠的剛度.如果稍有變型,就可能影響濾袋和花板孔間的密封效果.花板的鋼板厚度一般為4～6mm,主要取決於過濾室內懸掛除塵器濾袋的數量.為增加花板的剛度,花板上應增設加強筋.花板外觀應平整、光潔,不應有翹曲或凹凸不平等缺陷,其平麵度偏差不大於花板長度的2/1000.花板孔的加工應采用衝孔或采用等離子切割,不允許采用氣割.
