氣動蝶閥正確組裝流程

添加時間：2024-03-22 | 文章錄入：秩名 | 文章來源：原創

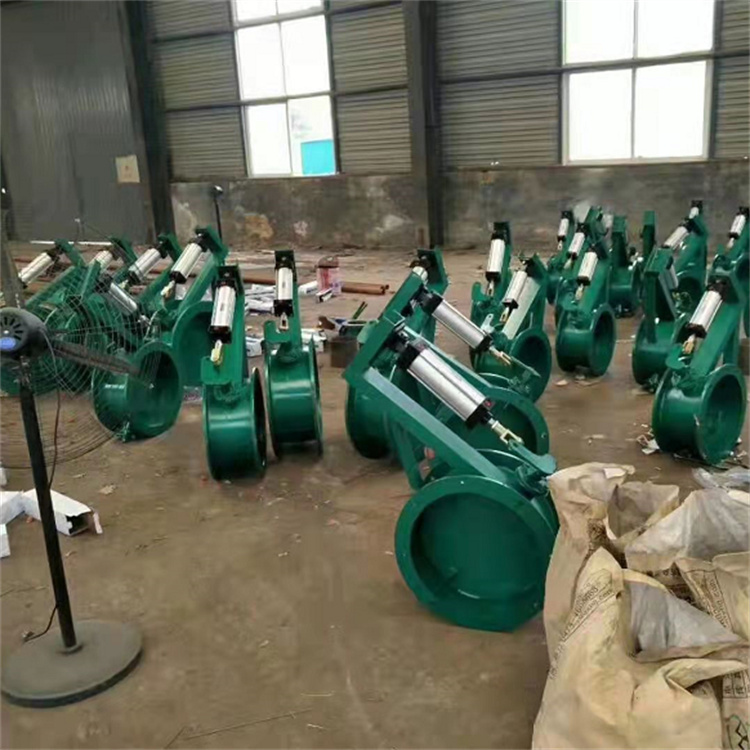

氣動蝶閥主要是由氣動執行器與蝶閥兩部分組成，就是把氣動頭與蝶閥組裝在一起，形成一個整體。組裝的時候，要注意很多細節，組裝的好，氣動蝶閥使用效果就好，組裝的不好，那氣動蝶閥的質量不過關，使用效果也不會好，四明環保技術人員經過多年的經驗，整理了以下12條要注意細節：

　　1、組裝前要仔細檢查氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞

　　2、組裝前將閥門和汽缸都要處於關閉狀態才可以。

　　3、將汽缸撞到閥門上，(安裝方向與閥體平行或垂直都可以)，再看蝶閥的螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然後將螺絲緊固。

　　4、安裝完畢後，要對氣動蝶閥進行整體的調試(正常情況下供氣壓力為0.4~0.6MPa)，調試運行時須手動操作蝶閥的電磁閥啟閉(將電磁閥線圈失電後手動操作方可有效)，觀察氣動蝶閥的啟閉情況是否正常。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之後正常，則需要將氣缸行程調小(把氣缸兩端行程調節螺絲同時往裏調一點，調整時需將閥門運行到開位置，然後將氣源關掉再調)，直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。

　　5、安裝前應保持蝶閥整體幹燥，不可露天存放閥門。

　　6、安裝通風蝶閥前要檢查管道，確保管道內無焊渣等異物

　　7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。

　　8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭為好

　　9、確認法蘭焊接無誤，蝶閥安裝完畢後不得再焊接法蘭，以免燙傷蝶閥內的橡膠件。

　　10、裝好的管道法蘭要進行對中，並與放入的通風蝶閥進行對中。

　　11、裝上所有的法蘭螺栓，並用手擰緊，將確認蝶閥與法蘭已然對中，然後小心的啟閉蝶閥，確保啟閉靈活。

　　12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
