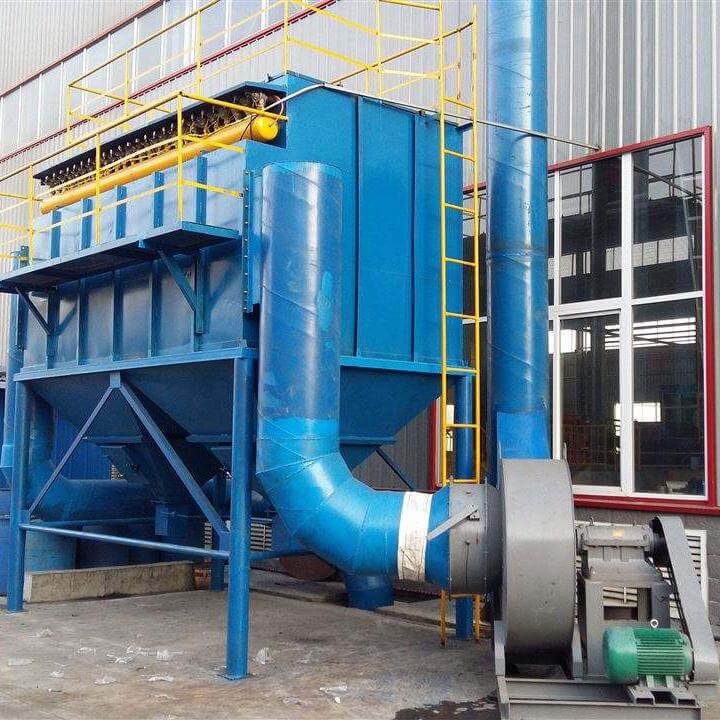

JHF、JBC型脈衝布袋除塵器

簡單說明：
脈衝(chong) 布袋除塵器在製作過程中對於(yu) 材質的選擇一定要引起注意，一台除塵器如果因為(wei) 節省成本，而把除塵器的製作材質降下來的話，那麽(me) 這個(ge) 器的承受負壓就會(hui) 大大的受損。本來一台正常的除塵器設備承受負壓可以達到300PA的，如果碳鋼采用2個(ge) 厚的板或者是2.2個(ge) 厚的板，那麽(me) 這台除塵器的承受負壓就達不到使用標準了，在除塵器的使用管道長...

查看詳細

立即谘詢

谘詢熱線：13231718016

JHF、JBC型脈衝布袋除塵器詳細說明

　脈衝(chong) 布袋除塵器在製作過程中對於(yu) 材質的選擇一定要引起注意，一台除塵器如果因為(wei) 節省成本，而把除塵器的製作材質降下來的話，那麽(me) 這個(ge) 器的承受負壓就會(hui) 大大的受損。本來一台正常的除塵器設備承受負壓可以達到300PA的，如果碳鋼采用2個(ge) 厚的板或者是2.2個(ge) 厚的板，那麽(me) 這台除塵器的承受負壓就達不到使用標準了，在除塵器的使用管道長，風機選型需要增大的情況下，這台除塵器就有被吸扁的可能。JHF、JBC型脈衝(chong) 布袋除塵器工作原理:含塵氣體(ti) 從(cong) 進風口進入袋濾器,經濾袋外表麵進行過濾,淨化的氣體(ti) 從(cong) 濾袋內(nei) 部流向上部各小室,並通過長文氏管從(cong) 出風口排出.吸附在濾袋外表麵上的粉塵,當達到一定的數值時,由程序控製定時進行脈衝(chong) 噴吹,即高壓空氣噴向長文氏管的同時將已淨化的空氣反吹向濾袋內(nei) ,形成較大的壓差,將粉塵清掃下來,而達到清灰目的,並使整個(ge) 設備及係統阻力保持穩定,反吹下來的粉塵落到下箱體(ti) 底部由螺旋輸送機排出回收. 脈衝(chong) 布袋除塵器內(nei) 部所設計的控製裝置一般有壓力控製裝置和時間控製裝置兩(liang) 種.除塵器的壓力控製裝置是差壓變送器或壓力儀(yi) 表,會(hui) 在線檢測除塵室和淨氣室壓力值.

　　JHF、JBC型脈衝(chong) 布袋除塵器的時間控製裝置則是時間繼電器,可按照要求記錄時間並發送信號.除塵器的脈衝(chong) 控製設備在接到脈衝(chong) 信號後,會(hui) 按照設定順序開啟各個(ge) 電磁脈衝(chong) 閥,令噴吹管將貯氣包內(nei) 的壓縮空氣噴射到文氏管內(nei) ,而在氣流通過文氏管時,又會(hui) 誘導大量的周圍空氣進入濾袋,使濾袋瞬間膨脹,將積存在濾袋上的灰餅層抖落.除塵器完成除灰的過程後,會(hui) 再次產(chan) 生負壓氣流令濾袋回縮,重新開始新的除塵過程.脈衝(chong) 布袋除塵器工作時,除塵濾袋持續一脹一縮的抖動狀態,濾袋外的灰餅層在慣性作用下掉落至灰鬥中,從(cong) 而保持濾袋的及時清潔.

　　JHF、JBC型脈衝(chong) 布袋除塵器的最大優(you) 點是噴吹裝置簡單,換袋維修方便,除塵布袋口有的裝設文氏管進行導流,有的不裝設文氏管,但要求噴吹管孔眼與(yu) 濾袋中心在一條垂直線上,管式噴吹是脈衝(chong) 除塵器最常用的一種清灰方式.其特點是容易實現所有除塵布袋的均勻噴吹,濾袋清灰效果好.JHF、JBC型脈衝(chong) 反吹布袋除塵器結構簡單合理,占地麵積小可安裝在室內(nei) 外.適應範圍廣泛,凡機械加工、鑄造清砂、冶金、化工、建材、耐火材料、糧食加工、醫藥等行業(ye) 含塵氣體(ti) 的淨化均可使用.電弧爐等細少粉塵的淨化,有價(jia) 值粉塵回收尤為(wei) 使用.用戶可以根據其生產(chan) 工藝、處理風量大小、自選型號或並聯組合,我廠並可根據工況需要提供碳鋼或不鏽鋼材質脈衝(chong) 布袋除塵器.。

JHF、JBC型脈衝(chong) 布袋除塵器技術參數表

型號規格		過濾麵積	圈數	袋數	袋長(米)	處理風量 (米3/時)	阻力公斤/米2	效率(%)	外形尺寸 (直徑×高) (mm)	重量公斤	參考價格元
JHF-40	AB	40	1	27	2	2400-3600 4800-6000		99.5	1770×4980	2210	35672
JHF-65	AB	65	1	27	3	3900-5800 7800-9150			1770×5980	2967	46366
JHF-85	AB	85	1	27	4	5100-16000 10200-12600			1770×6840	3762	57090
JHF-110	AB	110	1	27	5	5700-6800 11400-14300			1770×8180	4879	74532
JHF-120	AB	120	2	75	2	6600-9900 13200-16500			Φ2710×8600	5624	81668
JHF-180	AB	180	2	75	3	10800-11200 17000-21600			Φ2710×9600	7406	103263
JHF-240	AB	240	2	75	4	14400-21600 28000-36000			Φ2710×10590	8792	123123

JHF型脈動反吹扁袋除塵器

型號規格		過濾麵積	圈數	袋長米	袋數條	處理風量 (米3/時)	阻力公斤/米2	效率(%)	外形尺寸長×寬×高 (mm)	重量 (公斤)	參考價格元
JHF-310	AB	310	2	5	75	18600-12000 32000-46700		99.5	Φ2710×10590	9784	146459
JHF-350	AB	350	3	3	147	21400-31500 42000-52500			Φ3550×9780	11230	173780
JHF-470	AB	470	3	4	147	28200-42500 56400-71000			Φ3550×10870	13264	196837
JHF—610	AB	610	3	5	147	36000-5400 72000-90000			Φ3550×11980	14825	227643
JHF-775	AB	775	4	4	240	46300-70000 92600-117000			Φ4350×12570	16942	264327
JHF-875	AB	875	4	4.5	240	52500-78750 105000-131250			Φ4350×12070	19103	305890
JHF-1000	AB	1000	4	5.2	240	60000-90000 120000-150000			Φ4350×13270	22375	325667

規格、性能、參數選用表附表1

規格性能參數		JBC-20	JBC-32	JBC-45
過濾麵積 m2		20	32	45
處理風量 m3/h		1800-2400	2880-3840	4050-5400
過濾風速 m/min		1.5-2	1.5-2	1.5-2
阻力 Pa		980	980	980
效率 %		99	99	99
使用溫度 ℃		<150	<150	<150
風機	型號	4-72-11	4-72-11	4-72-11
	風量 m3/h	(1975-3640)	(2430-5408)	(4020-7420)
	風壓 Pa	1245-784	1617-1068	1999-1313
	電機型號	Y90-L-2	Y100L-2	Y132S1-2
	電機容量KW	2.2	3	5.5
振打機	振幅 mm	4	4	4
	電機型號	Y90S-4	Y90S-4	Y90S-4
	電機容量KW	1.1	1.1	1.1
排料閥	規格	YJD-6200×200	YJD-6200×200	YJD-6200×200
排料閥	電機容量KW	0.6	0.6	0.6
